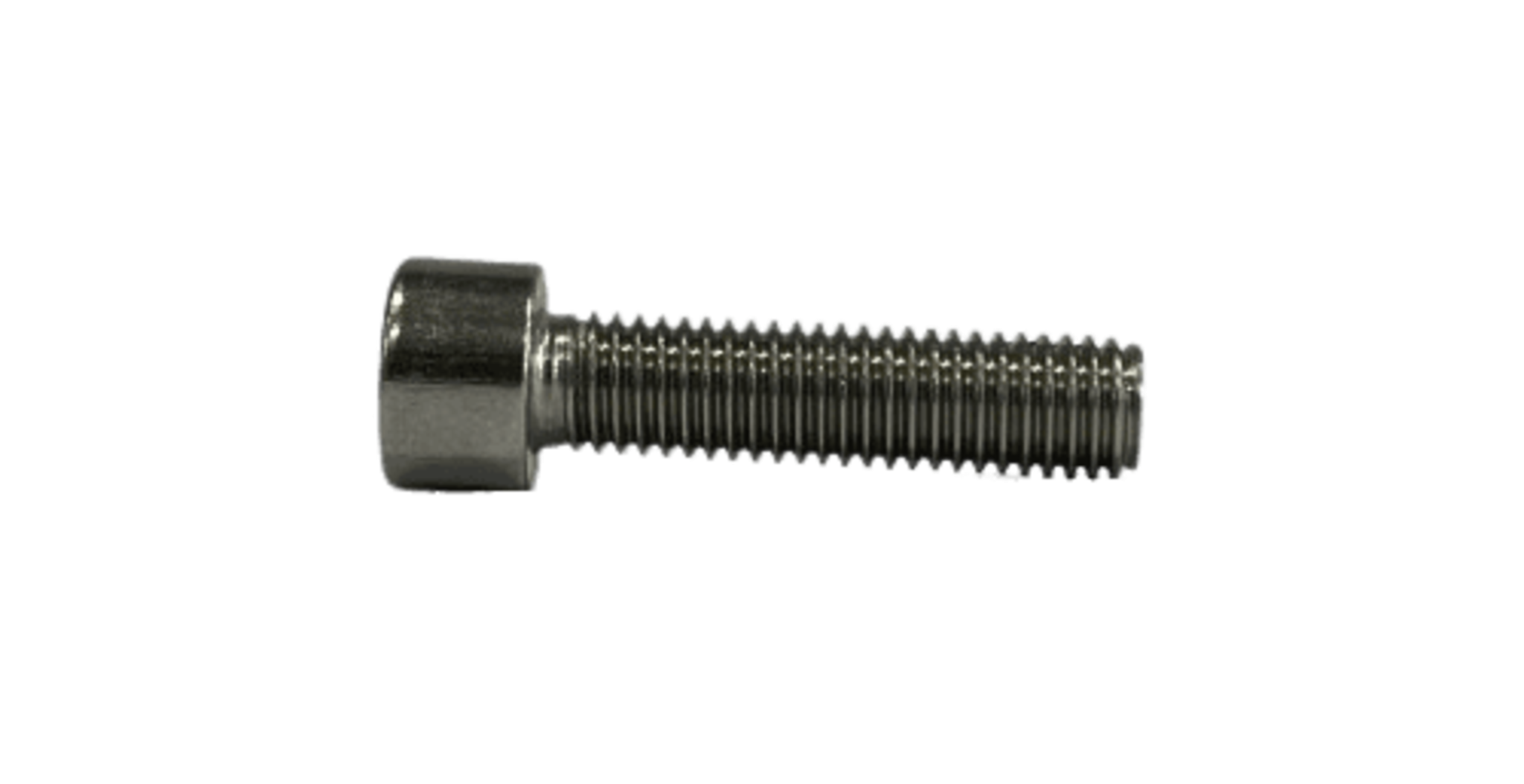

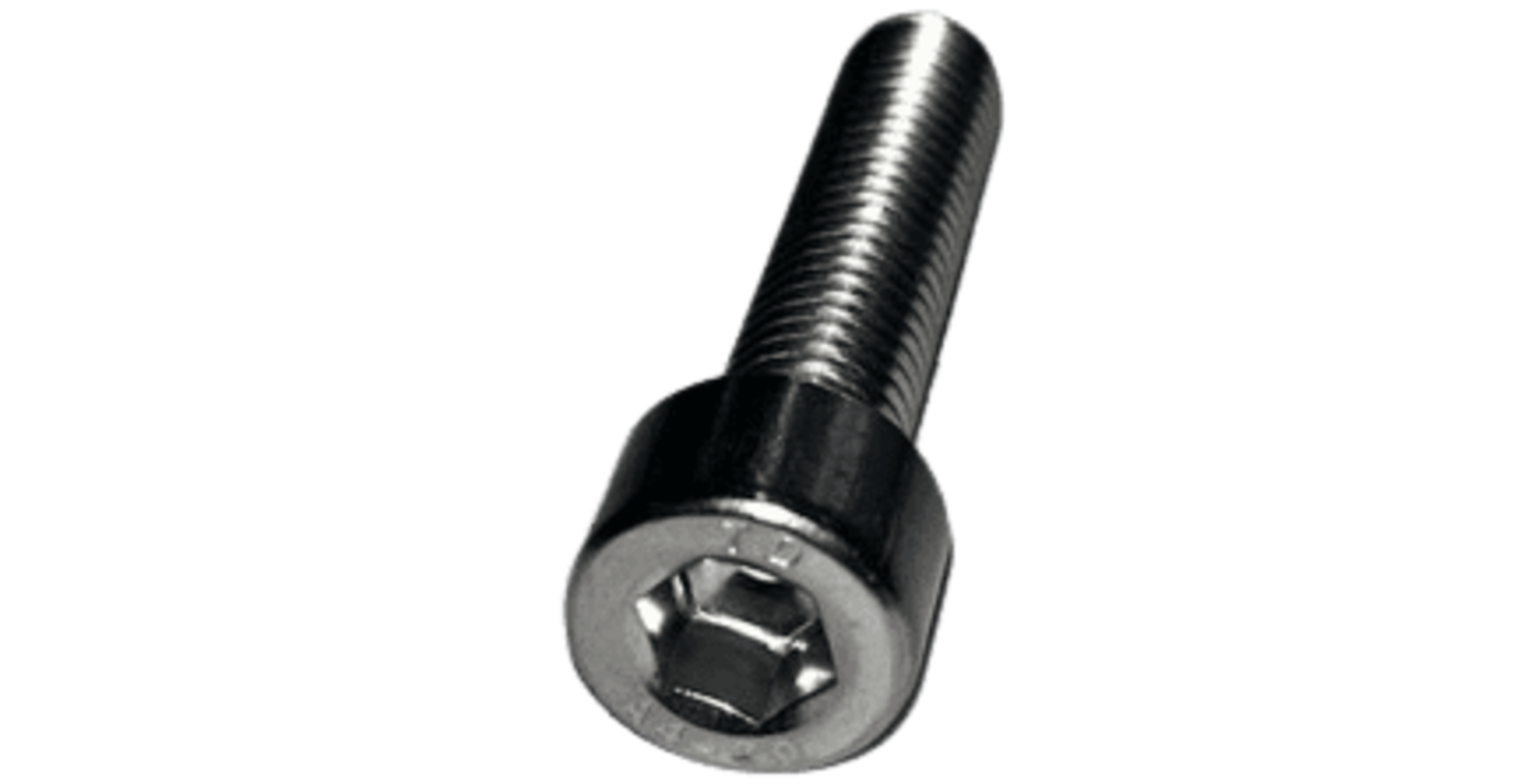

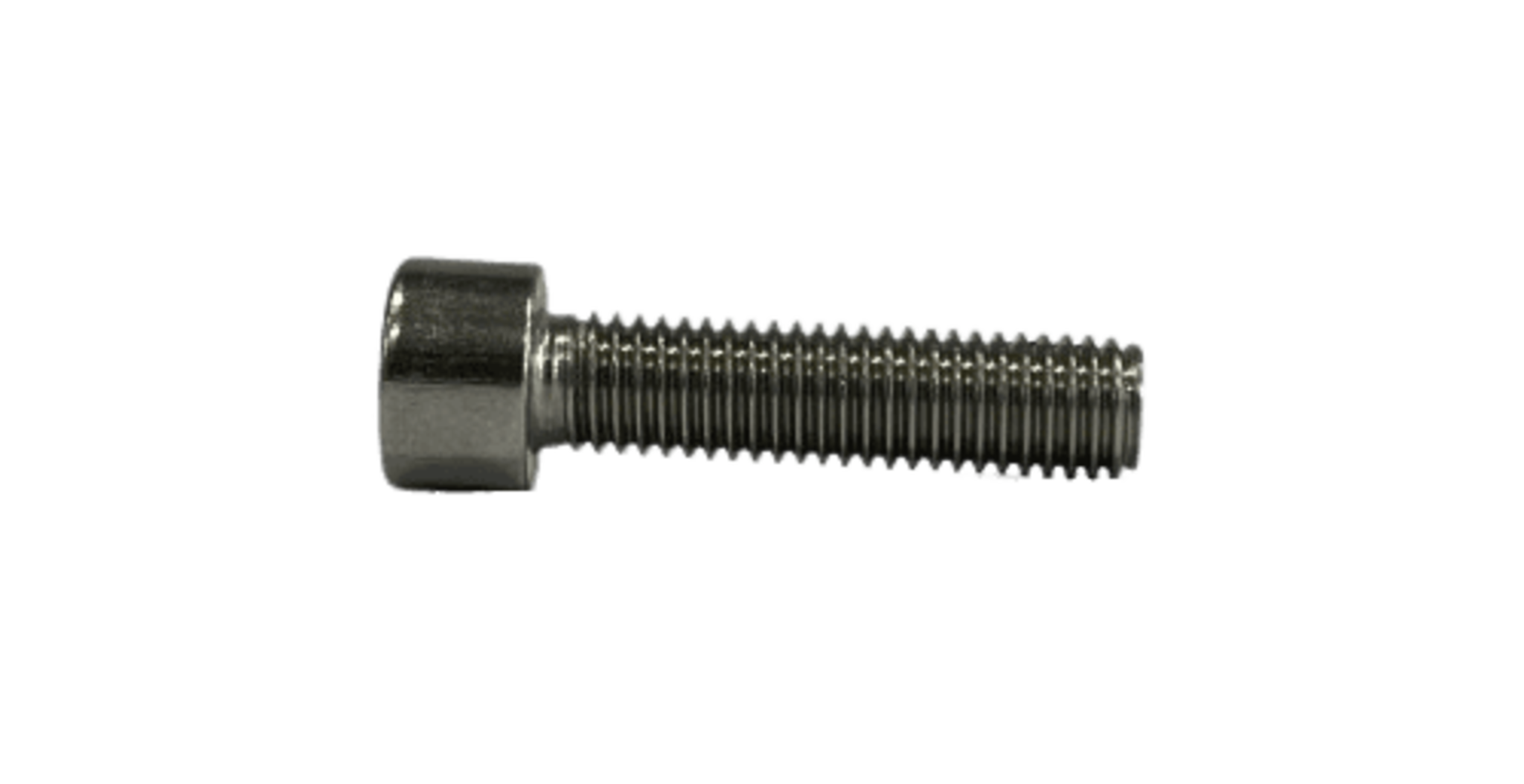

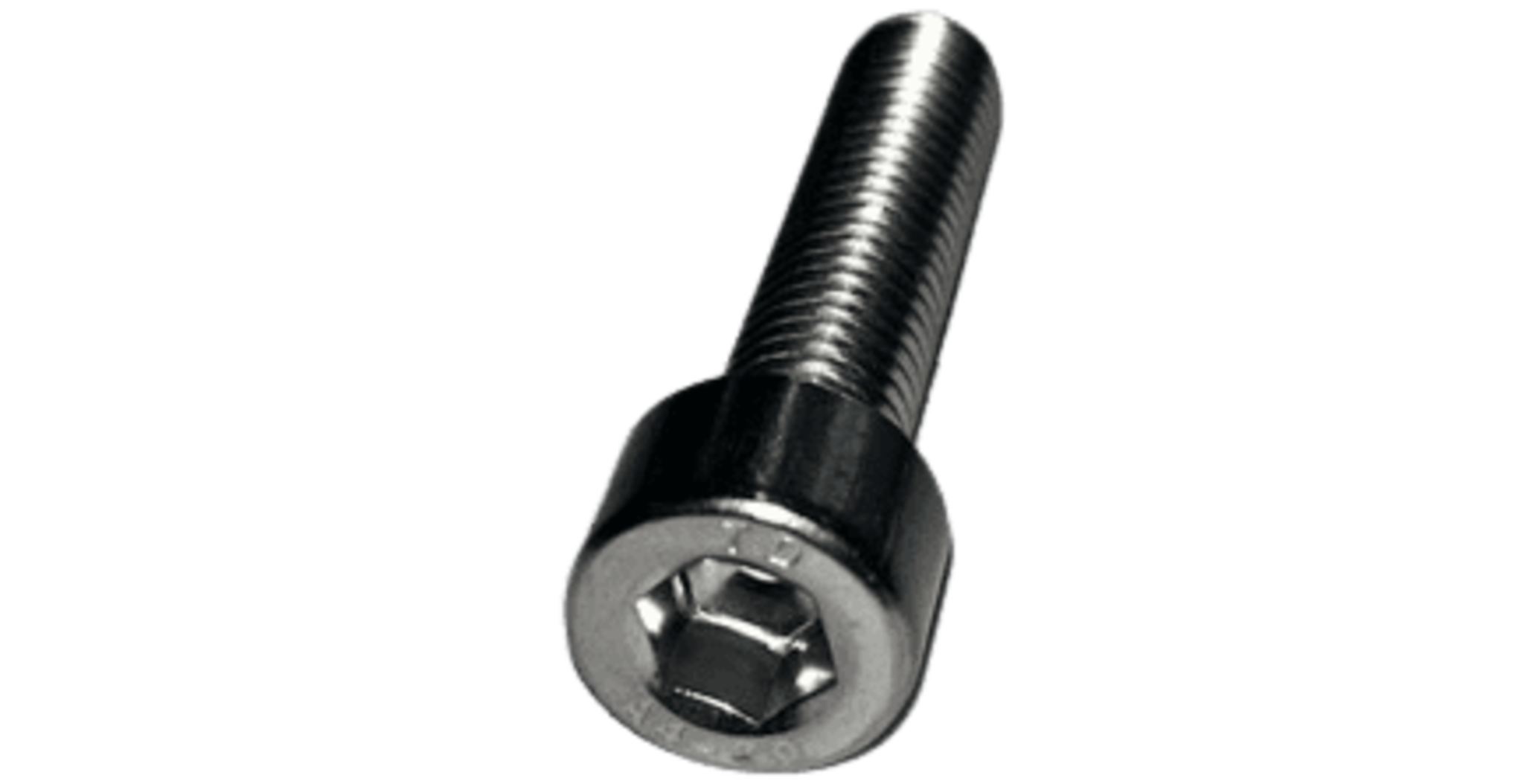

MC6S ISO4762 / DIN912 A4 Syrafast cylindrisk insexskruv.
Säljs i mindre förpackningar enligt rullistan.
d1 | M2 | 2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 |
P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
s | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 |
k | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
d2 | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 |
Full gänga upp till l | 20 | 25 | 20 | 25 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 65 |
Nominell gänglängd b | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
- P (mm): Stigning (pitch) på gängan.
- s (mm): Insexstorlek.
- k (mm): Huvudets höjd.
- d2 (mm): Huvudets diameter.
- Full gänga upp till l (mm): Maximal längd för full gänga.
- Nominell gänglängd b (mm): Standard längd för gängan.
A4 insexskruv tål fukt och havsnära miljöer
A4 skruv insex är perfekt för användning på båtar/fritidsbåtar. Fördelar:
- håller minst 15-20 år i extremt tuffa miljöer till havs
- tål saltvatten extra länge utan att rosta/korrodera
- tål svavelsyra.
Så mäter du en M-gänga
M-gängor (metriska gängor) mäts vanligtvis med hjälp av diameter, gängans form och stigning:
- Diameter (Mått över gängkullarna): M-gängor mäts med en specifik diameter, vanligtvis angiven som M följt av en siffra. Exempelvis är M3 en M-gänga med en diameter på 3 mm. För att mäta diametern, använd en mikrometer, skjutmått eller en gängmätare som är utformad för metriska gängor.
- Gängans form: M-gängor har vanligtvis en V-formad profil. Om det finns speciella krav på gängans form, kan du använda en gängmätare eller gängpassare för att verifiera att gängprofilen överensstämmer med den önskade formen.
- Stigning: Detta är avståndet mellan två närliggande gängor längs skruvens axel som vanligtvis mäts i millimeter. För att mäta stigningen, placera ett mätverktyg längs skruvens axel och mät avståndet mellan två närliggande gängor.
Stort sortiment av skruv
Välkommen att kontakta oss på Materialexperten, vi har ett stort sortiment av olika storlekar och dimensioner, och hjälper dig gärna att hitta det du söker. Se gärna vår storleksguide för M-gängad skruv.
