TUM Blankförzinkad Bricka
| Artnr | Dimension | Kr/st | Antal | Pris | i lager på väg in i lager |
TUM blankförzinkad bricka (FZB) – plan bricka för tumskruv/bult i UNC och UNF

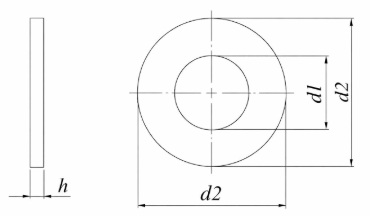

Tabell & ritning
← Tillbaka till TUM-artiklar (huvudkategori)
| Storlek | 5/16" FZB | 3/8" FZB | 1/2" FZB |
|---|---|---|---|
| Passar skruv | 5/16" | 3/8" | 1/2" |
| d1 – inner Ø | 9 mm(0,354") | 11 mm(0,433") | 14 mm(0,551") |
| d2 – ytter Ø | 18 mm(0,709") | 22 mm(0,866") | 28 mm(1,102") |
| h – tjocklek | 1,5 mm(0,059") | 2 mm(0,079") | 2 mm(0,079") |
| Yta | Blankförzinkad (FZB) | Blankförzinkad (FZB) | Blankförzinkad (FZB) |
Tydligt måttsätt:
Måtten i parentes, till exempel (9×18×1,5), betyder d1 (inner-Ø) × d2 (ytter-Ø) × h (tjocklek). Brickan väljs i första hand efter skruv-/bultdimension i tum (t.ex. 3/8"), och måtten i mm hjälper dig att matcha mot ritning eller befintlig bricka.
Måtten i parentes, till exempel (9×18×1,5), betyder d1 (inner-Ø) × d2 (ytter-Ø) × h (tjocklek). Brickan väljs i första hand efter skruv-/bultdimension i tum (t.ex. 3/8"), och måtten i mm hjälper dig att matcha mot ritning eller befintlig bricka.
Behöver du fler varianter? Se hela sortimentet av blankförzinkade brickor.
Matcha gärna brickan med rätt tumfästelement: TUM Blankförzinkad Sexkantskruv UNC, TUM Blankförzinkad Mutter UNC, TUM Blankförzinkad Sexkantskruv UNF och TUM Blankförzinkad Mutter UNF.
Teknisk information
Specifikationer – TUM bricka FZB
- Typ: Plan rundbricka (för tumdimensioner)
- Ytbehandling: Blankförzinkad (FZB)
- Måttangivelse: d1 × d2 × h (mm) + tum inom parentes
- Funktion: Fördelar tryck, skyddar underlag och ger stabilare anliggning vid åtdragning
- Försäljning: Säljs styckvis
Osäker på tumdimension eller vill matcha mot befintlig del? Välkommen till Skruvbutik i Göteborg.
Snabb hjälp för att välja rätt tumgänga: Skillnaden mellan UNC och UNF, hur du mäter tumgänga och identifierar UNC/UNF och vanliga misstag vid tumgänga vs metrisk gänga. Översikt hittar du i kunskapsbanken/FAQ.
Produktbeskrivning
TUM blankförzinkad bricka
En TUM plan bricka används tillsammans med skruv och mutter i tumstandard för att skapa en bättre anliggningsyta. Brickan hjälper till att fördela trycket, minska risken för märken i materialet och ger ofta en mer stabil montering när du drar åt.
Den blankförzinkade (FZB) ytan passar bra i torra och inomhusnära miljöer och är ett vanligt val för verkstad, service och industrimontage. Måtten i tabellen gör det enkelt att matcha mot ritning eller befintlig bricka, utan att du behöver gissa.
Letar du efter mutter i tum? Se muttrar.
Vill du se hela TUM-klustret i blankförzinkat? Här är samma serie för sexkantskruv UNC, mutter UNC, sexkantskruv UNF och mutter UNF.
Användningsområden
Passar bra i service och underhåll, industrimontage och verkstad där tumdimensioner används, till exempel på importerade maskiner och utrustning. Brickan används ofta för att skydda målade eller mjukare ytor, samt för att ge en jämnare anliggning när du drar åt skruv eller mutter.
Vid osäkerhet hjälper vi dig gärna i butiken i Göteborg.
