Välj rätt bricka för ditt projekt - tabeller och information
När du väljer en bricka för en M-gängad skruv och mutter är det viktigt att överväga följande faktorer för att säkerställa korrekt funktion och säkerhet i din applikation:

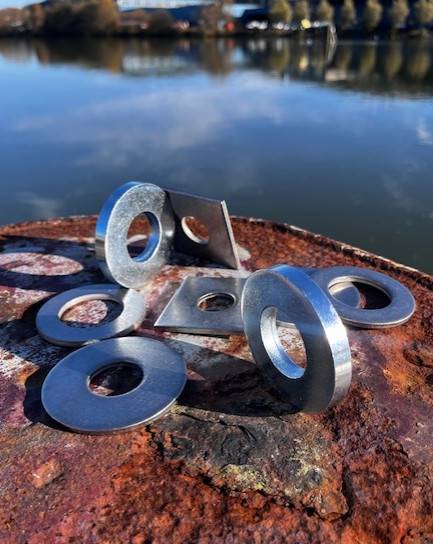

Typ av bricka(exempel):
- Planbricka (DIN 125): Vanligaste brickan för att fördela lasten jämnt.
- Fjäderbricka (DIN 127): Används för att motverka vibrationer och säkra fastheten.
- extra stor bricka (DIN 7349): För hög belastning och större bultar.
Material:
- Stål: För allmän användning och styrka.
- Rostfritt stål (A2, A4): Korrosionsbeständigt för utomhusbruk och fuktiga miljöer.
- Mässing: Används ofta i elektriska applikationer på grund av dess icke-magnetiska egenskaper.
- Plast: korroderar ej. Används i elektriska applikationer eller där skruven inte får skada kontaktytan.
Ytbehandling:
- Elförzinkad: Standardskydd mot korrosion för inomhusbruk.
- Varmförzinkad: Starkare skydd mot korrosion för utomhusbruk och tuffare miljöer.
- Obehandlade: Utan ytbehandling. Används inomhus tillsammans med obehandlad skruv och mutter.
Storlek:
- Välj brickans storlek baserat på den specifika M-gängans diameter och skruvens eller mutterns storlek.
Applikationens krav:
- Överväg belastning, vibrationsnivåer och miljöförhållanden (t.ex. temperatur och fuktighet) för att välja rätt material och ytbehandling.
Specialbrickor:
- Vid behov, överväg specialbrickor som konkava (DIN 137A) eller konvexa (DIN 137B) fjäderbrickor för specifika fjädringsegenskaper eller koniska brickor för användning med koniska ytor.
Genom att noga överväga dessa faktorer kan du välja rätt bricka för din M-gängade skruv och mutter, vilket säkerställer långvarig hållbarhet och prestanda i din konstruktion eller installation.
Typ av Bricka | Beskrivning | Användning | Material | Ytbehandling | Storlekar | Hållfasthetsklasser |
---|---|---|---|---|---|---|
DIN 125 | Standard planbricka | Allmän användning, fördelar last jämnt | Stål, Rostfritt A2, A4, Mässing, Plast | Elförzinkad, Varmförzinkad | M1.6 - M36 | - |
DIN 127 | Fjäderbricka | Motverkar vibrationer, förbättrar fastheten. Kan användas tillsammans med eller utan låsmutter. | Stål, Rostfritt A2, A4 | Elförzinkad, Varmförzinkad | M2 - M24 | - |
DIN 7349 | Tjock bricka | För hög belastning och större bultar/skruvar. | Stål | Elförzinkad | M6 - M30 | - |
DIN 137A | Konkav fjäderbricka med liten belastning | Lätt belastning med kontinuerlig fjädring | Rostfritt Stål | Rostfritt A2 | M2 - M8 | - |
DIN 137B | Konvex fjäderbricka med stor belastning | Stor belastning med kort fjädring | Rostfritt Stål | Rostfritt A2 | M3 - M12 | - |
DIN 6796 | Konformad bricka med hög fjädringskraft | Motverkar lossning vid vibrationer | Rostfritt Stål | Rostfritt A2 | M4 - M16 | - |
DIN 9021 | Planbricka extra stor | Fördelar lasten över en större yta | Rostfritt/syrafast, Plast | Syrafast A4 | M3 - M16 | - |
ISO 7092 | Planbricka, Liten | För användning i t.ex. försänkta hål | Stål, rostfritt, syrafast | FZB, A4, Obehandlad | M3 - M20 | - |
DIN 6798 | Bricka med kilformade tänder | För att motverka lossning i mjuka material | Rostfritt syrafast | Syrafast A4 | M3 - M24 | - |
DIN 436 | Fyrkantig bricka | För stor kontaktyta i t ex. träkonstruktioner. | Rostfritt syrafast | Syrafast A4 | M10 - M20 | - |
Noteringar:
- Material: Inkluderar Stål, Rostfritt A2, Rostfritt A4, Mässing, och Plast (Nylon) för olika applikationskrav.
- Ytbehandling: Elförzinkad och Varmförzinkad för att motstå korrosion och förbättra livslängden.
- Storlekar: Angiven i millimeter (M-gängor) för att matcha vanliga skruvstorlekar.
- Hållfasthetsklasser: Specifika hållfasthetsklasser är vanligtvis inte tillämpliga för standardplanbrickor och fjäderbrickor.
