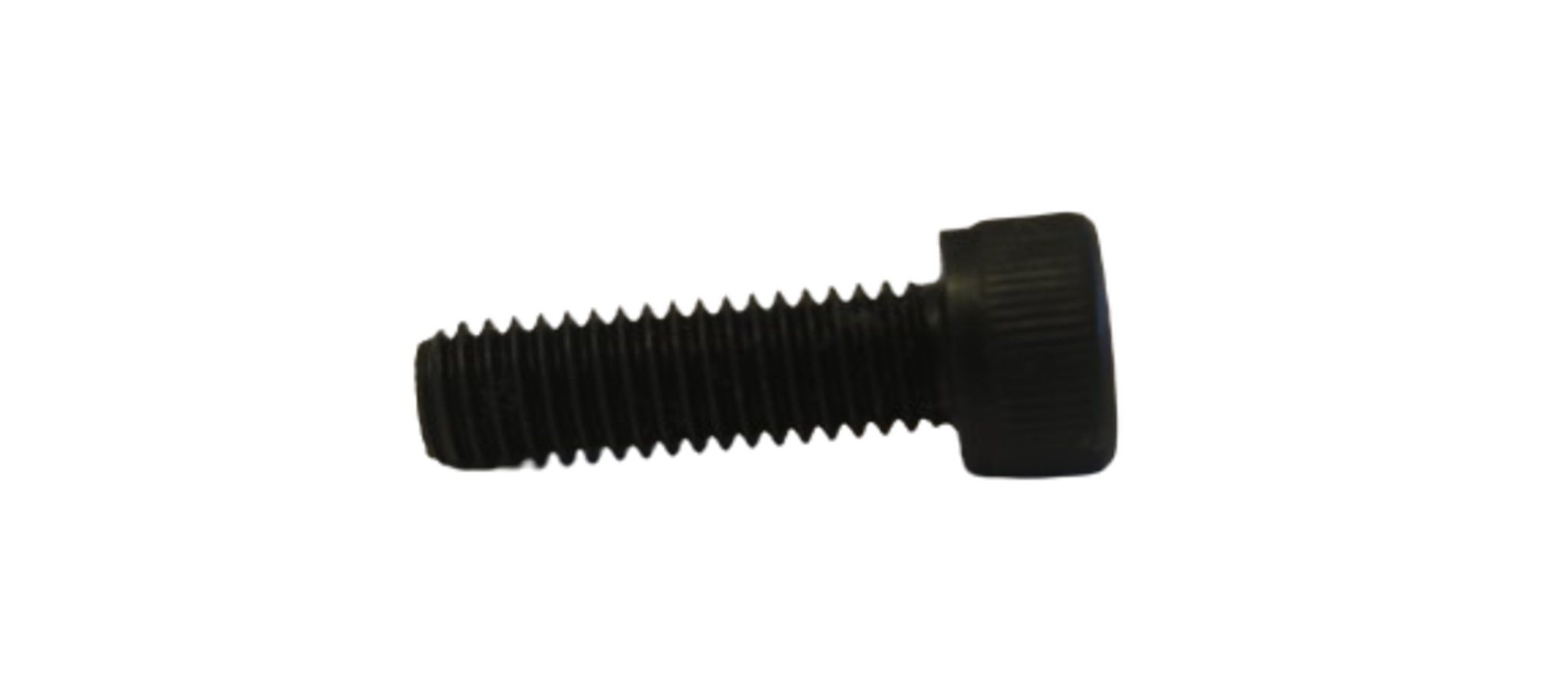

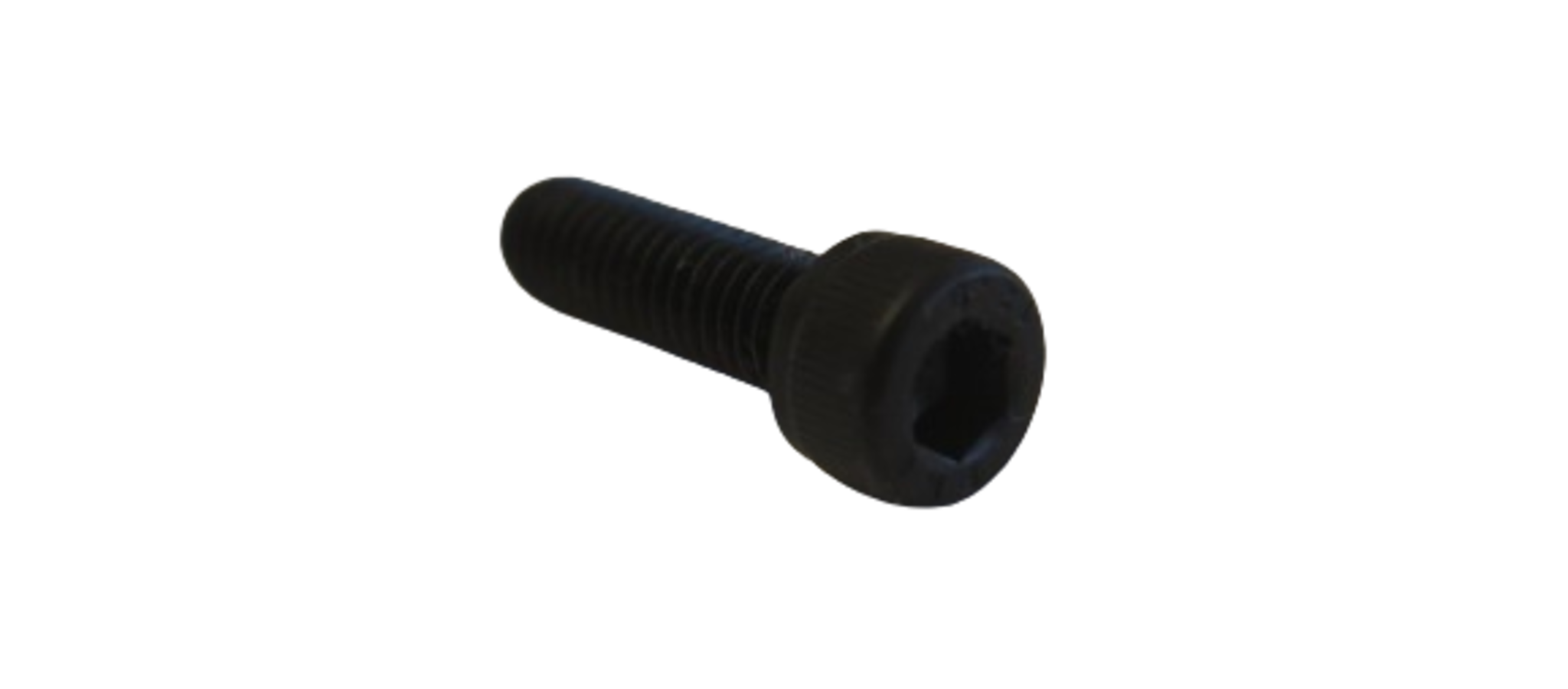

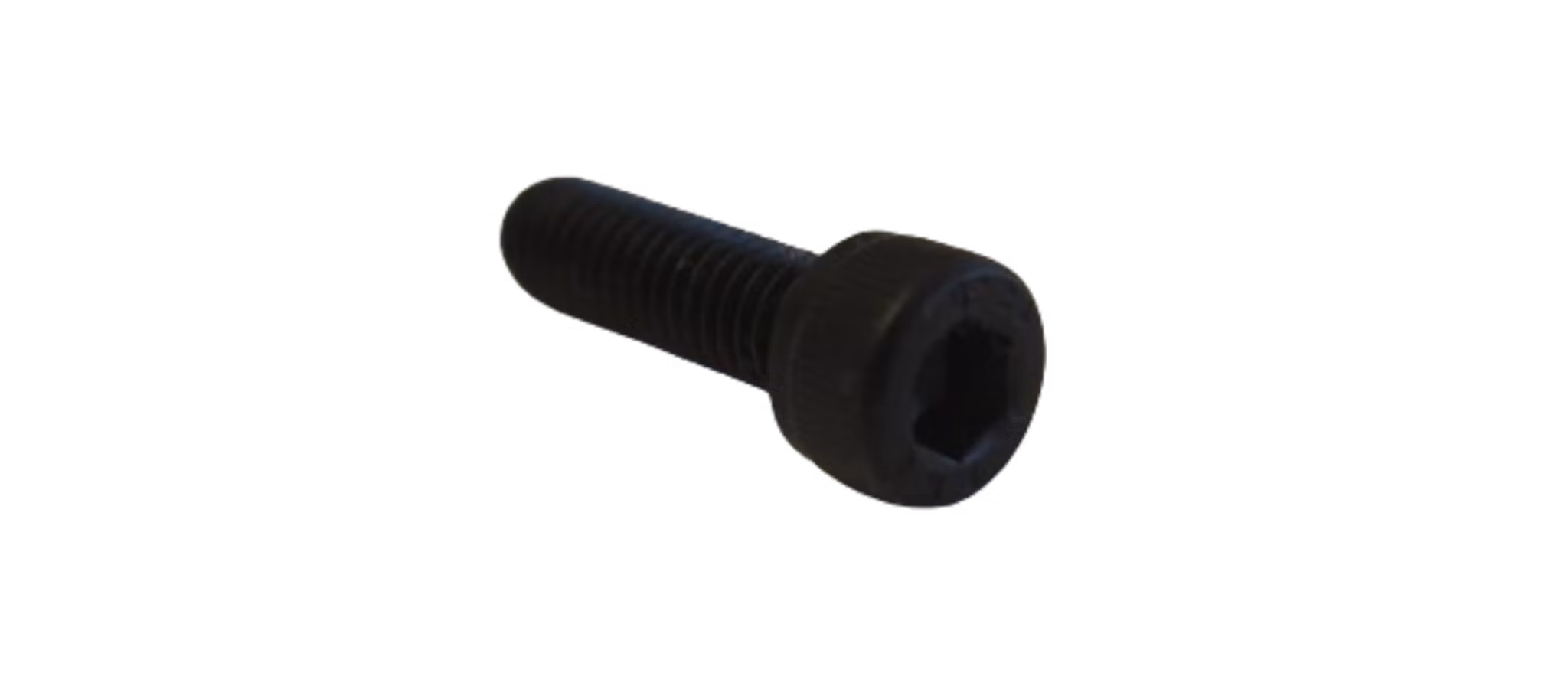

Svart skruv M5 MC6S ISO 4762 / DIN 912 OBH
| Artnr | Längd (mm) | Kr/st | Antal | Pris | i lager på väg in i lager |
Tabell & ritning
| d1 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|
| P (stigning) | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 |
| s (insex) | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 |
| k (huvudhöjd) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| d2 (huvud-Ø) | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| Full gänga upp till l | 20 | 25 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 70 |
| Nominell gänglängd b | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 52 |
Längden mäts från undersidan av skruvskallen.
Teknisk information
Specifikationer – MC6S M5, 12.9, OBH
- Typ: Cylindrisk insexskruv (MC6S)
- Standard: ISO 4762 / DIN 912
- Dimension: M5 × 0,8 (grov metrisk gänga)
- Skalle: Cylindrisk, insex s = 4 mm
- Huvudhöjd k = 5 mm, huvuddiameter d2 = 8,5 mm
- Hållfasthetsklass: 12.9 – för krävande, vibrationsutsatta montage
- Material/Yta: OBH – svart, obehandlad stålskruv
- Försäljning: Säljs styckvis – beställ exakt antal
För exakt åtdragningsmoment, se åtdragningsmoment för stålskruv och läs mer om hållfasthetsklasser.
Produktbeskrivning
MC6S M5 i 12.9 – maximal hållfasthet i kompakt format
Insexskruv M5 enligt ISO 4762 / DIN 912 i hållfasthetsklass 12.9 för applikationer där hög draghållfasthet, skjuvstyrka och repeterbar momentdragning är avgörande. Den cylindriska skallen ger god frigång i trånga lägen och det sexkantiga insexdrivet minimerar risk för runddragning vid professionellt montage.
Utförande i OBH (svart, obehandlat stål) – ett populärt val i industrin när korrosionsskydd inte är kritiskt, men maximal mekanisk prestanda prioriteras. Vanliga användningsområden är industrimaskiner, fordonsdetaljer, stål- och maskinbygge, fixturer samt service/eftermarknad.
Beställning & relaterade produkter
- Se fler varianter i kategorin insexskruv
- Kombinera gärna med obehandlade muttrar för enhetligt OBH-utförande
- Komplettera med brickor: stor bricka DIN 9021 (OBH), fjäderbricka (OBH) eller svart plan bricka (OBH)
- Behöver du hjälp, offert eller större kvantiteter? Kontakta oss – tel 0760-22 33 13, e-post [email protected]. Besök även vår skruvbutik i Göteborg, Backa Strandgata 15, Hisings Backa.
Användningsområden
- Högbelastade maskinmontage, jiggar och fixturer
- Fordonsapplikationer (chassi, upphängning, bromsdetaljer – där OBH accepteras)
- Stålbygge, konstruktion och verkstadsindustri
- Service & reparation i vibrationsutsatta miljöer
- Inomhusmontage där korrosionskrav är låga och hållfasthet prioriteras
Tips: Vid vibration – använd fjäderbricka eller låsning med mutter/kemisk gänglåsning.
