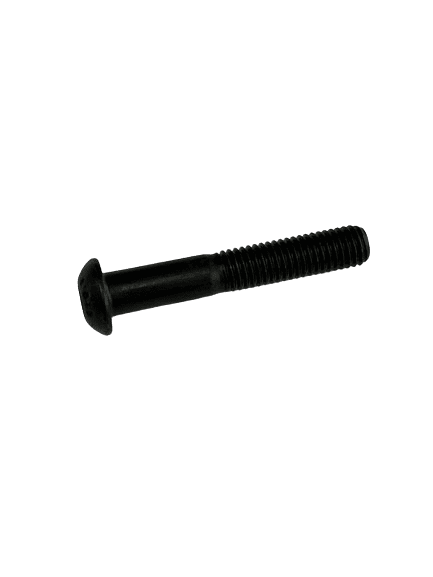

M5 Kullrig insexskruv svart obehandlad 10.9 ISO 7380

Artnr Dimension Kr/st Antal Pris
i lager
på väg in i lager
  • 0.88 SEK

I lager.
Artikelnummer: 252
Dela
  • Information

Tabell & ritning

MK6S – ISO 7380 kullrig insexskruv, M5 (svart/obehandlad, 10.9). Skruven är helgängad och säljs styckvis. Längden mäts från undersidan av skruvskallen.

MåttM3M4M5M6M8M10
P (stigning)0,50,70,811,251,5
s (insexnyckel)22,53456
k (huvudhöjd)1,62,22,73,34,45,5
d2 (huvuddiameter)5,67,69,5111418
Ritning – MK6S M5 svart 10.9, ISO 7380 kullrigt huvud: P 0,8 mm, s 3,0 mm, k 2,7 mm, d2 9,5 mm

Obs: Beroende på leverantör kan delgängad förekomma på längre längder.

Teknisk information

Specifikationer – M5 kullrig insexskruv 10.9 (svart/obehandlad)

  • Standard: ISO 7380 • Drivning: Insex (sexkantshål)
  • Dimension: M5 • Stigning P = 0,80 mm • Rek. nyckelvidd s = 3,0 mm
  • Huvud: kullrigt/runt • k = 2,7 mm • d2 = 9,5 mm
  • Material/yta: Stål 10.9, svart/obehandlad (levereras inoljad för grundläggande korrosionsskydd)
  • Utförande: Helgängad • Försäljning: Säljs styckvis

Produktbeskrivning

MK6S M5 – stark och snygg för synliga montage

M5 MK6S 10.9 passar perfekt där skruvhuvudet syns och får gärna vara prydligt – exempelvis i möbler, kapslingar, tunnplåt och beslag. Den svarta obehandlade finishen ger ett sobert uttryck och oljefilmen ger ett enkelt bas­skydd mot rost i torra/innemiljöer.

Tips för rätt längd

  • Längden mäts från undersidan av skallen till spetsen (huvudet räknas ej).
  • Summera materialtjocklek + ev. brickor/distansrör. Välj hellre lite extra längd för justermån.

Tillbehör

Stor bricka DIN 9021 (obehandlad) Fjäderbricka (obehandlad) Plan bricka svart (obehandlad) Sexkantsmutter (obehandlad) Låsmutter DIN 985 (FZB)
M5 kullrig insexskruv 10.9 ISO 7380 / MK6S – svart/obehandlad
