Plåtskruv FZB DIN 7504 FXS-B PH Phillips försänkt huvud med borrspets

Artnr	Dimension	Kr/st	Antal	Pris		i lager på väg in i lager

0.21 SEK

Dimension

I lager.

Artikelnummer: 1263

Dela

Information

Plåtskruv FZB DIN 7504 FXS-B PH – försänkt huvud med borrspets

Tabell & ritning

Måttabell för plåtskruv DIN 7504 FXS-B PH (FZB) – försänkt huvud med borrspets
d1	3,5	4,2	4,8	5,5	6,3
d2	6,8	8,1	9,5	10,8	12,4
k	2,1	2,5	3,0	3,4	3,8
PH	2	2	2	3	3

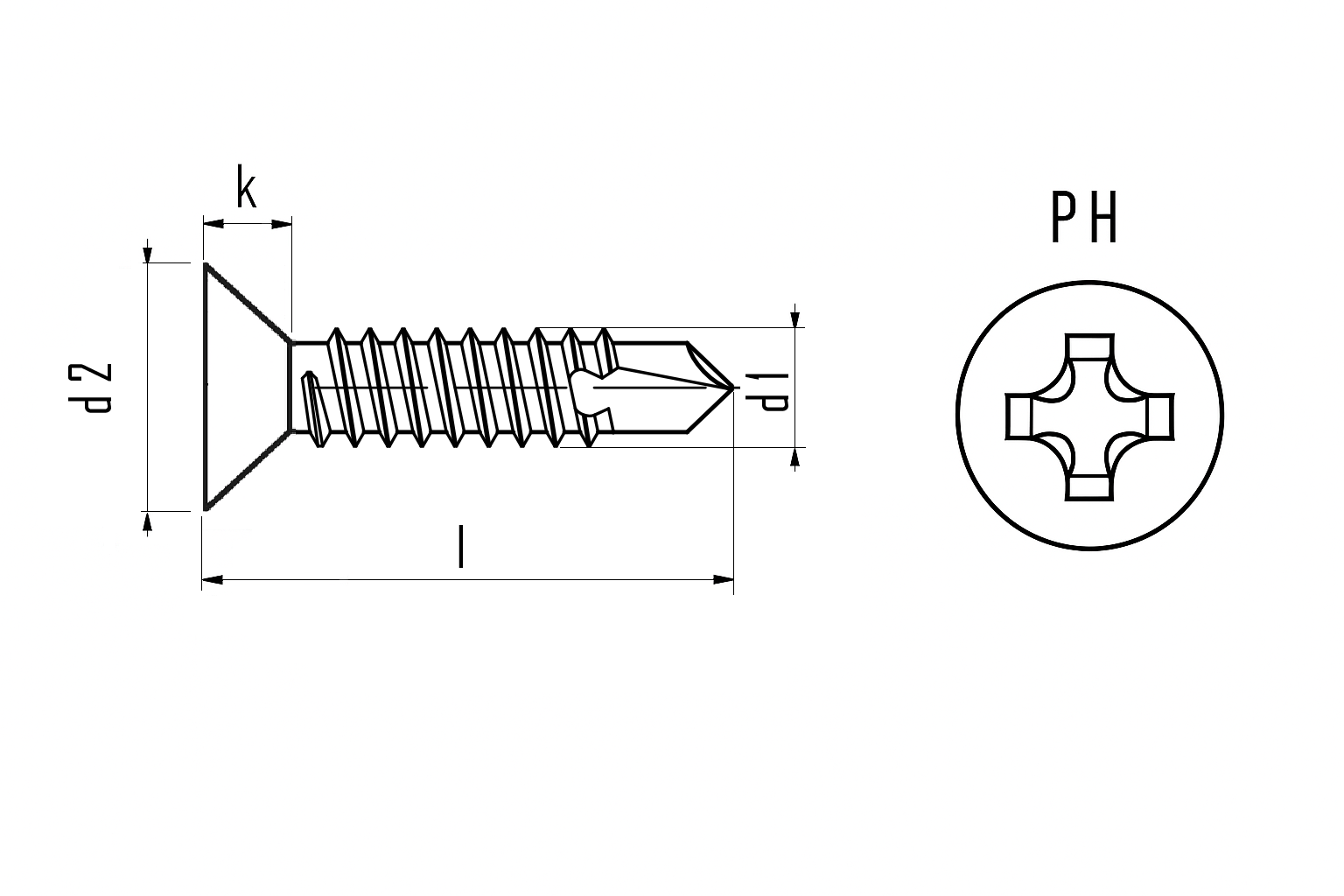

Teknisk ritning för plåtskruv DIN 7504 FXS-B PH (FZB) – försänkt huvud med borrspets. Visar mått d1, d2, k och PH-storlek.

Teknisk information

Standard: DIN 7504 FXS-B
Bitsystem: PH (Phillips-kryss)
Huvudtyp: Försänkt huvud
Spets: Självborrande (borrspets)
Material: Stål FZB (blankförzinkad yta)
Gängtyp: Självborrande gänga för tunnplåt och profiler
Längdmätning: Hela skruvens längd inklusive huvud
Försäljningsenhet: Styckvis

För dimensionering och spetsval, se guiden för borrkapacitet samt huvudguiden för plåtskruv.

Produktbeskrivning

DIN 7504 FXS-B PH är en självborrande plåtskruv med försänkt huvud och Phillips-spår för plan montering med jämn yta. Blankförzinkad (FZB) för korrosionsskydd i torra och inomhusmiljöer.

Idealisk när ett diskret avslut önskas utan förborrning. För liknande modeller: se DIN 7504 RXS-B (kullrigt huvud) eller DIN 7982 PH (gängpressande utan borrspets).

Utforska även DIN 7981 PH (kullrigt huvud) eller DIN 7981 TX (Torx). Se hela sortimentet i huvudkategorin Plåtskruv.

Användningsområden

Plåtskruv DIN 7504 FXS-B FZB används inom bygg, ventilation, industri och plåtslageri för tunnplåt, profiler och beslag där ett plant montage eftersträvas. För korrekt spets och borrkapacitet, se guiden för självborrande plåtskruv samt guiden om försänkt huvud.
