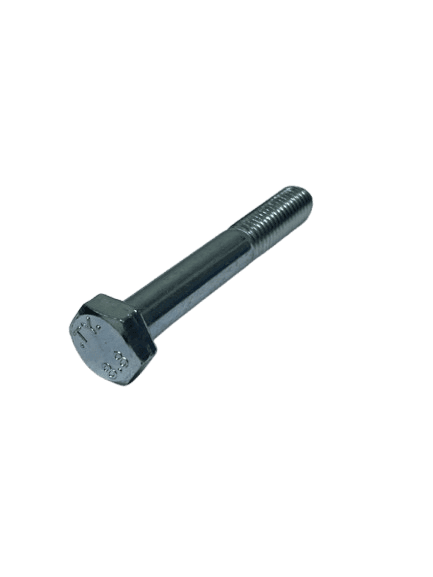

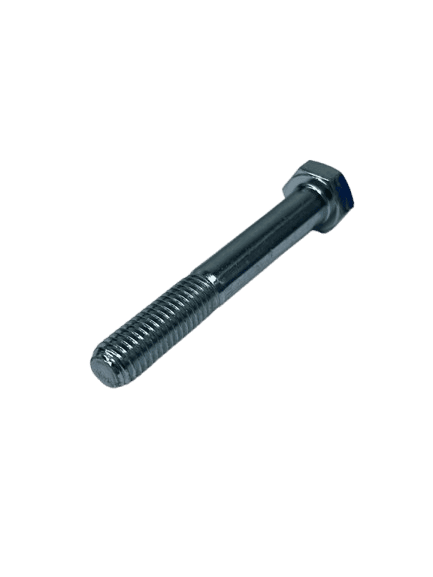

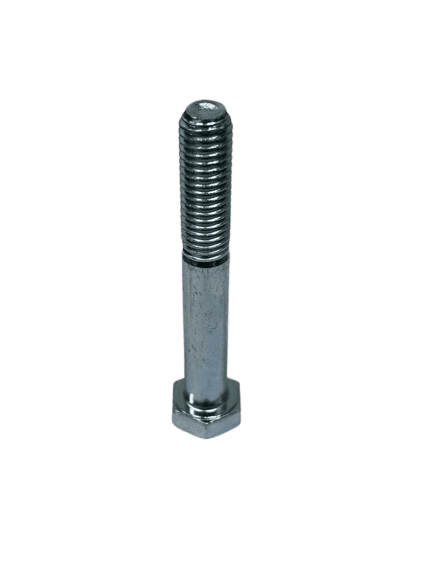

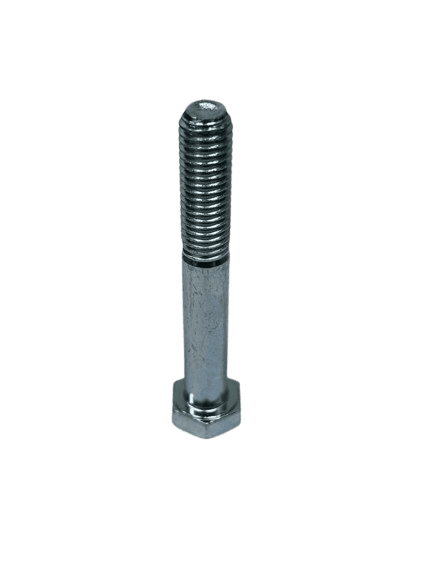

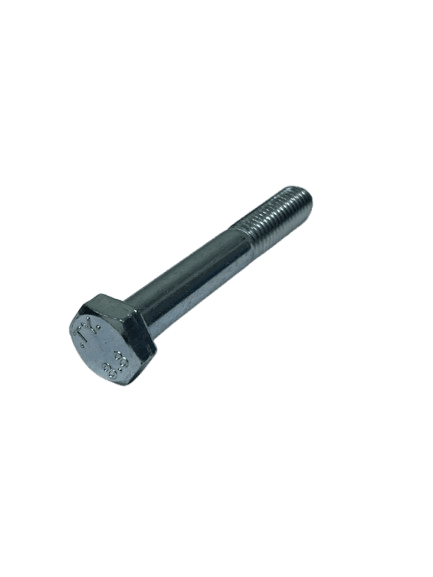

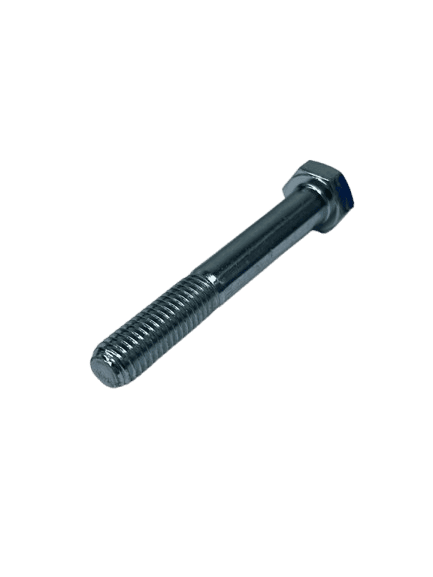

M20 Delgängad sexkantskruv DIN 931 / ISO 4014 Blankförzinkad

  • 23.02 SEK

I lager.
Artikelnummer: 451
Dela

M20 sexkantskruv / sexkantsbult – DIN 931 (delgängad), blankförzinkad, klass 8.8

M20 delgängad sexkantskruv (även kallad sexkantsbult M20) enligt DIN 931 / ISO 4014, blankförzinkad (FZB) för korrosionsskydd och i hållfasthetsklass 8.8 för belastande applikationer. Perfekt för stålbyggnation, montage av balkar och plåtdetaljer, maskin- och fordonsapplikationer.

Komplettera med rundbrickor och sexkantsmuttrar.

d
M4
M5
M6
M8
M10
M12
M14
M16
M18M20M22M24M27M30
P
0,7
0,8
1
1,25
1,5
1,75
2
2
2,52,52,5333,5
s
7
8
10
13
16/17
18/19
21/22
24
273032/34364146
k
2,8
3,5
4
5,3
6,4
7,5
8,8
10
121314151719
b l<1251416182226303438424650546066
b l=125-200
22242832364044485256606672
b l>200



45495357616569737985

Ritning DIN 931 / ISO 4014 delgängad sexkantskruv M20, FZB, klass 8.8Snabbfakta för M20 (ur tabellen)

  • Gängstigning (P): 2,5 mm
  • Nyckelvidd (s): 30 mm
  • Skallehöjd (k): 13 mm
  • Nominell gänglängd (b): 46 mm (l<125), 52 mm (l=125–200), 65 mm (l>200)

Egenskaper & användningsområden

  • Standard: DIN 931 / ISO 4014 – delgängad sexkantskruv/sexkantsbult.
  • Ytbehandling: Blankförzinkad (FZB) för vardagligt korrosionsskydd inomhus och i torra miljöer.
  • Styrka: Hållfasthetsklass 8.8 – för högre klämkrafter och mekanisk hållbarhet.
  • Tillämpningar: Stål- & smidesdetaljer, balk-/plåtmontage, maskin- och fordonskomponenter, fixturer.
  • Kombinera med: rundbrickor och sexkantsmuttrar i motsvarande dimension (M20).

Monteringsråd

  • Använd rätt nyckelvidd 30 mm för att undvika skador på skallen.
  • Välj rätt längd så att den gängade delen (b) räcker genom detaljen och ger full mutterengrepp.
  • För jämn klämkraft: använd brickor mot mjukare material och dra korsvis i förband med flera bultar.
  • Åtdragningsmoment styrs av konstruktion, smörjning och friktion – följ alltid konstruktionsunderlag eller branschpraxis.
 Vad skiljer DIN 931 från DIN 933?
DIN 931 (ISO 4014) är delgängad sexkantskruv/sexkantsbult. DIN 933 (ISO 4017) är helt gängad. Välj DIN 931 när du behöver ogängad skänkel för styrning/skjuv och hög klämkraft.

 Vad innebär hållfasthetsklass 8.8?
8.8 markerar ett konstruktionsstål med hög sträck- och brottgräns, vanligt för bärande förband. Kombinera med mutter i samma klass för att säkra förbandets kapacitet.
