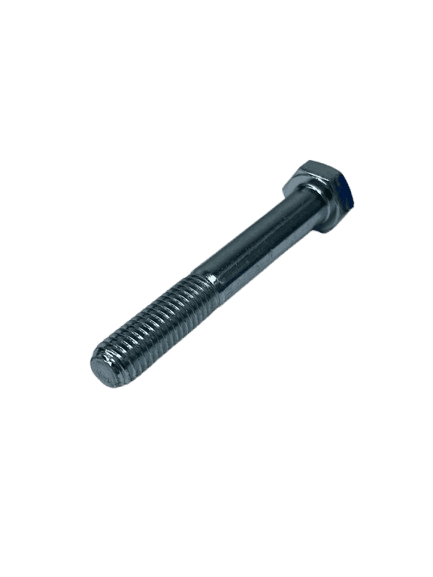

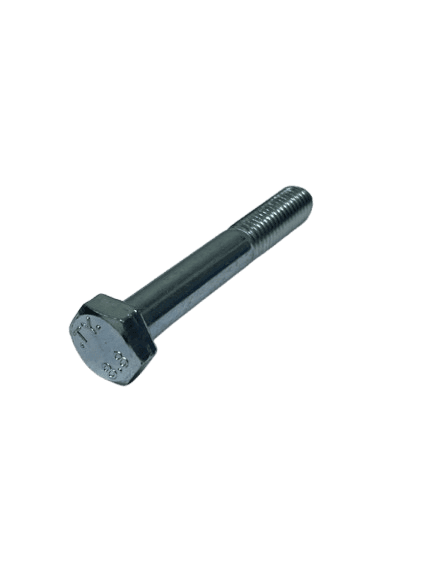

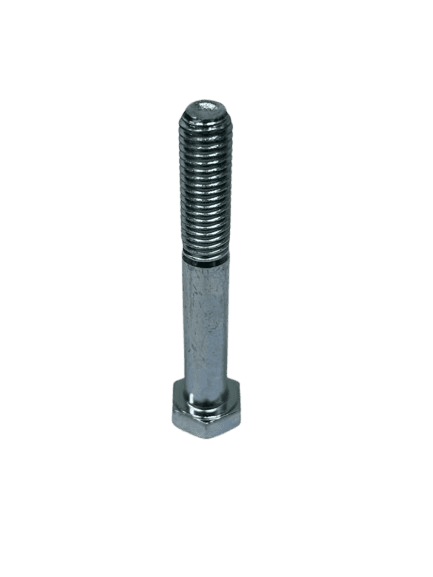

M22 Delgängad sexkantskruv DIN 931 / ISO 4014 Blankförzinkad
| Artnr | Dimension | Kr/st | Antal | Pris | i lager på väg in i lager |
Tabell & ritning
| d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 |
| s | 7 | 8 | 10 | 13 | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 | 32/34 | 36 | 41 | 46 |
| k | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 12 | 13 | 14 | 15 | 17 | 19 |
| b l<125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
| b l=125–200 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | |
| b l>200 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 |
Teknisk information
- Standard: DIN 931 / ISO 4014
- Dimension: M22
- Gängning: Delgängad
- Material: Stål 8.8
- Ytbehandling: Blankförzinkad (FZB)
- Längdmätning: Från underkant skruvskalle
- Försäljningsenhet: Styckvis
Produktbeskrivning
M22 delgängad sexkantskruv / bult enligt DIN 931 / ISO 4014 i hållfasthetsklass 8.8 av blankförzinkat stål (FZB). Skruven används där hög hållfasthet, korrosionsskydd och stabil klämkraft krävs – exempelvis i stålbyggnation, tunga maskinmontage och fordonsapplikationer. Delgängningen ger ett precist klämförband när den ogängade delen ska passera genom gods eller distanser.
Komplettera med sexkantsmutter M22 och rundbricka för jämn tryckfördelning. För full gängning – se helgängad M22 sexkantskruv (DIN 933 / ISO 4017).
Utforska fler sexkantskruvar, fingängade skruvar och brickor. Läs mer om åtdragningsmoment och rätt val av skruv i vår kunskapsbank. Behöver du rådgivning eller offert? Kontakta oss eller besök vår skruvbutik i Göteborg.
Snabbfakta M22: Gängstigning P 2,5 mm, nyckelvidd s 32/34 mm, skallehöjd k 14 mm, gänglängd b 50 mm (l<125), 56 mm (l=125–200), 69 mm (l>200).
Användningsområden
M22 delgängad sexkantskruv 8.8 FZB används inom stålbyggnation, maskinfundament, fordonsindustri, smideskonstruktioner och tunga fixturer. Den ger säker klämkraft och är avsedd för nyckel- eller hylsmontering där delgängningen ska bära skjuv eller fungera som styrning genom materialet.
