M20 Delgängad sexkantskruv DIN 931 / ISO 4014 Blankförzinkad

Prisintervall: 27,66 kr till 67,75 kr ex. moms Prisintervall: 34,58 kr till 84,69 kr ink. moms

Artnr Längd Kr/st Antal Pris I lager Slut just nu,
skickas om ca 1 vecka
1022008030 M20x80 mm 27,66 kr ex. moms34,58 kr ink. moms 5+: 23,51 kr29,39 kr · 25+: 14,11 kr17,64 kr
27,66 kr34,58 kr
1022009030 M20x90 mm 30,02 kr ex. moms37,53 kr ink. moms 5+: 25,51 kr31,89 kr · 25+: 15,30 kr19,13 kr
30,02 kr37,53 kr
1022010030 M20x100 mm 32,10 kr ex. moms40,13 kr ink. moms 5+: 27,28 kr34,10 kr · 25+: 16,37 kr20,46 kr
32,10 kr40,13 kr
1022011030 M20x110 mm 38,18 kr ex. moms47,73 kr ink. moms 5+: 32,45 kr40,56 kr · 25+: 19,47 kr24,34 kr
38,18 kr47,73 kr
1022012030 M20x120 mm 37,19 kr ex. moms46,49 kr ink. moms 5+: 31,61 kr39,51 kr · 25+: 18,97 kr23,71 kr
37,19 kr46,49 kr
1022013030 M20x130 mm 40,80 kr ex. moms51,00 kr ink. moms 5+: 34,68 kr43,35 kr · 25+: 20,80 kr26,00 kr
40,80 kr51,00 kr
1022014030 M20x140 mm 42,93 kr ex. moms53,66 kr ink. moms 5+: 36,49 kr45,61 kr · 25+: 21,89 kr27,36 kr
42,93 kr53,66 kr
1022015030 M20x150 mm 46,26 kr ex. moms57,83 kr ink. moms 5+: 39,32 kr49,15 kr · 25+: 23,59 kr29,49 kr
46,26 kr57,82 kr
1022016030 M20x160 mm 56,73 kr ex. moms70,91 kr ink. moms 10+: 24,97 kr31,21 kr
56,73 kr70,91 kr
1022017030 M20x170 mm 55,01 kr ex. moms68,76 kr ink. moms 10+: 40,63 kr50,79 kr
55,01 kr68,76 kr
1022018030 M20x180 mm 60,08 kr ex. moms75,10 kr ink. moms 10+: 27,69 kr34,61 kr
60,08 kr75,10 kr
1022019030 M20x190 mm 57,85 kr ex. moms72,31 kr ink. moms 10+: 46,18 kr57,73 kr
57,85 kr72,31 kr
1022020030 M20x200 mm 67,75 kr ex. moms84,69 kr ink. moms 10+: 37,44 kr46,80 kr
67,75 kr84,69 kr

Produkten kan levereras enligt DIN 931 eller ISO 4014. Utförandet kan variera mellan leveranser. Tabellen visar nyckelvidden för respektive standard och nominell huvudhöjd. Kontakta oss före beställning om du behöver en viss standard eller nyckelvidd.

Alla tabellmått anges i millimeter och är standardreferenser.

Standardmått i millimeter för delgängad sexkantskruv, DIN 931 eller ISO 4014
d M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
Gängstigning P0,70,811,251,51,75222,52,52,5333,5
Nyckelvidd s, DIN 93178101317192224273032364146
Nyckelvidd s, ISO 401478101316182124273034364146
Huvudhöjd k, nominellt2,83,545,36,47,58,81011,512,514151718,7
Gänglängd b, l ≤ 125 mm1416182226303438424650546066
Gänglängd b, 125 < l ≤ 200 mm22242832364044485256606672
Gänglängd b, l > 200 mm45495357616569737985
Ritning – delgängad M20 sexkantskruv/bult DIN 931 / ISO 4014, blankförzinkad stålbult klass 8.8

l är skruvlängden mätt från undersidan av huvudet. b är gänglängden.

Skillnaden mellan DIN 931 och ISO 4014

Skruvarna kan ofta ersätta varandra när dimension, längd, gängstigning och hållfasthetsklass stämmer. En viktig praktisk skillnad är nyckelvidden vid M10, M12, M14 och M22. Se måtten i tabellen och kontrollera eventuella standardkrav för ditt montage.

  • Standard: DIN 931 / ISO 4014
  • Dimension: M20
  • Gängning: Delgängad
  • Material: Stål 8.8
  • Ytbehandling: Blankförzinkad (FZB)
  • Längdmätning: Från underkant skruvskalle
  • Försäljningsenhet: Styckvis, i mindre förpackning och i hel förpackning

M20 delgängad sexkantskruv/bult enligt DIN 931 / ISO 4014 i hållfasthetsklass 8.8. Denna blankförzinkade stålbult (FZB) används där du behöver hög hållfasthet och god klämkraft. Elförzinkningen ger grundläggande korrosionsskydd och passar främst i torra inomhusmiljöer. Lämpligheten behöver bedömas utifrån miljön. Delgängningen gör den idealisk där den ogängade delen ska passera genom gods, distanser eller beslag.

För komplett montage – kombinera med sexkantsmutter M20 och rundbricka för jämn lastfördelning. Se även helgängad M20 sexkantskruv (DIN 933 / ISO 4017) när full gängning krävs.

Utforska fler sexkantskruvar, fingängade skruvar och brickor. Läs mer om åtdragningsmoment och hur du väljer rätt skruv i vår kunskapsbank. Behöver du rådgivning eller offert? Kontakta oss eller besök vår skruvbutik i Göteborg.

Snabbfakta M20: Gängstigning P 2,5 mm, nyckelvidd s 30 mm, skallehöjd k 13 mm, nominell gänglängd b 50 mm (l<125), 56 mm (l = 125–200), 65 mm (l > 200).

M20 delgängad sexkantskruv 8.8 FZB används inom stålbyggnation, smideskonstruktioner, maskinfundament, fordonsindustri och tunga beslag. Den ger säker klämkraft, passar för hyls- och nyckelmontage och används ofta där delgängningen ska bära skjuvkrafter eller fungera som styrning genom materialet.

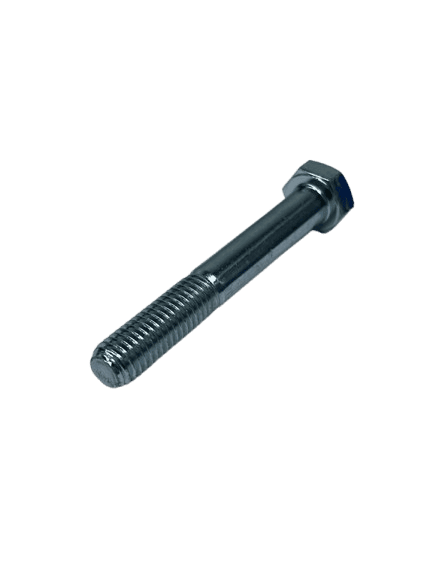

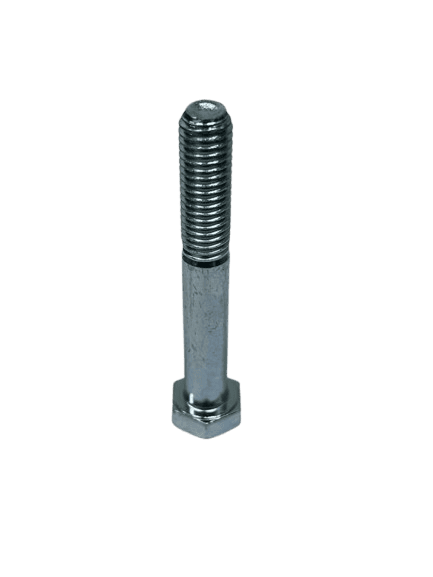

Två delgängade blankförzinkade sexkantskruvar FZB 8.8 DIN 931 / ISO 4014, en liggande och en stående på skallen
