M10 Flänsskruv FZB 8.8 DIN 6921

d1	M5	M6	M8	M10	M12
P	0,8	1	1,25	1,5	1,75
s	8	10	13	15	16
k	3,5	4	5,3	6,4	11,5
d2 (fläns Ø)	11,8	14,2	18	22,3	26,6
Full gänga upp till (L)	22	24	28	32	–
Nom. gänglängd b	16	18	22	26	–

Längden (L) mäts från undersidan av skruvskallen. Flänsen fungerar som inbyggd bricka.

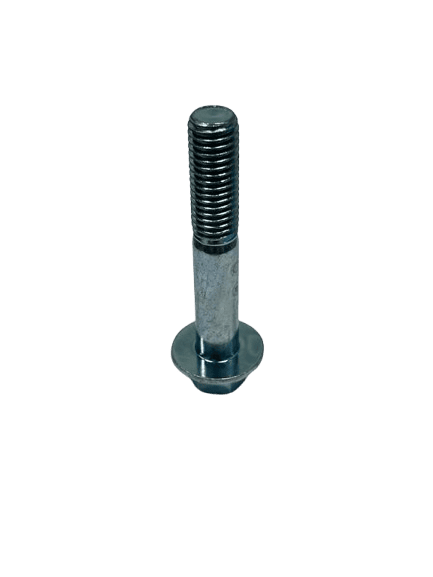

Specifikationer – M10 DIN 6921

• Typ: Flänsskruv / sexkantsskruv med integrerad fläns
• Standard: DIN 6921
• Dimension: M10 × 1,5 (grov metrisk gänga)
• Hållfasthetsklass: 8.8
• Ytbehandling: Elförzinkad / Blankförzinkad (FZB)
• Huvudmått M10: s=15 mm, k=6,4 mm, fläns Ø d2=22,3 mm
• Gängning: Hel- eller delgängad beroende på längd (se tabell)
• Försäljning: Säljs styckvis

För utomhus/korrosiva miljöer: överväg rostfritt A2/A4 eller varmförzinkat beroende på exponering.

M10 flänsskruv – hög klämkraft och snabb montering

M10 flänsskruv enligt DIN 6921 med integrerad fläns som ger större anläggningsyta och jämnare tryckfördelning. Stål i klass 8.8 ger hög klämkraft och robusta förband även vid vibrationer och växlande belastning. Elförzinkad (FZB) yta ger ett grundläggande korrosionsskydd i torra/normalinomhus miljöer.

Konstruktionen är ett effektivt alternativ till kombinationen skruv + bricka och lämpar sig för ståldetaljer, plåtkonstruktioner, fixturer och maskinbyggen där montagehastighet och reproducerbarhet är viktigt. Dra med hylsa eller fast nyckel – komplettera vid behov med låsmutter för extra säkerhet.

Beställning & tillbehör

• Säljs styckvis – inga minimiordrar, snabb leverans från lager
• Handla online eller i butik (Göteborg: Backa Strandgata 15)
• Komplettera gärna med: Låsmutter DIN 985 (FZB), Låsmutter med fläns DIN 6926 och Låg mutter DIN 439.
• Se fler mutter samt våra sexkantskruvar
• Frågor, större kvantiteter eller offert? Kontakta oss

• Fordons- och maskinmontage där vibrationssäkerhet krävs
• Plåt- och stålkonstruktioner, konsoler och bracket-montage
• Fixturer, kåpor och allmänt verkstadsarbete
• Torra inomhusmiljöer eller applikationer utan höga korrosionskrav

Tips: Flänsskruv + låsmutter ger extra säker låsning i applikationer med stötar och vibrationer.
