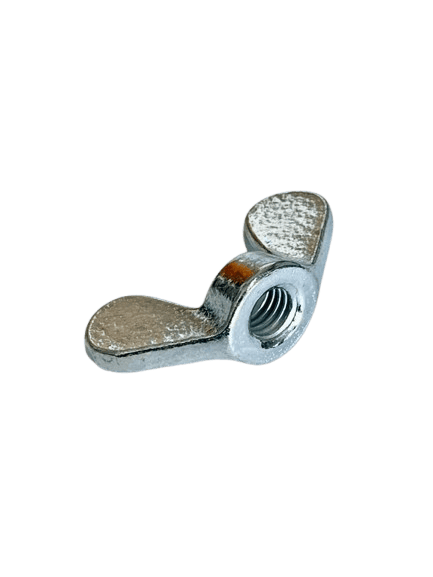

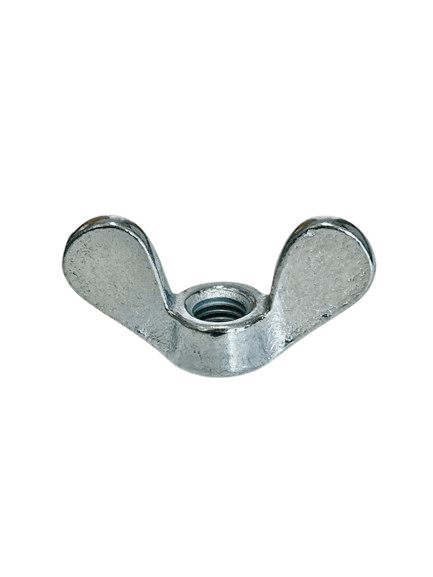

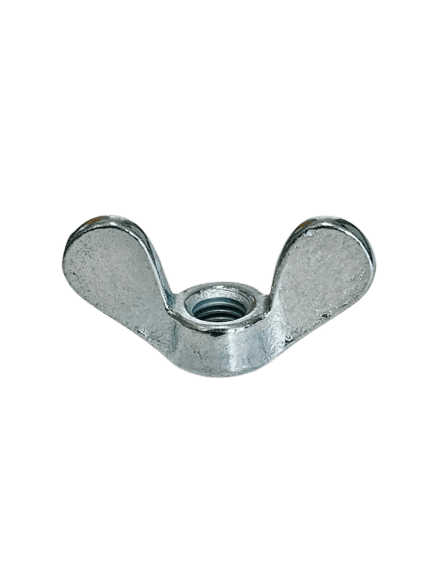

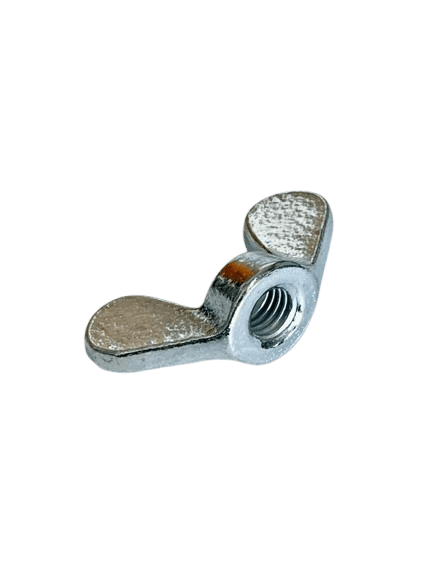

Vingmutter FZB DIN 315 MVM

Artnr	Dimension	Kr/st	Antal	Pris		i lager på väg in i lager

1.16 SEK

Artikelnummer: 1144

Dela

Information

Tabell & ritning

d	M4	M5	M6	M8	M10	M12	M16
P	0,7	0,8	1	1,25	1,5	1,75	2
s	18	24	30	36	48	62	70
h1	3,2	4	5	6,5	8	10	13
h2	8,5	11	15	18	23	31	35

Teknisk ritning – vingmutter DIN 315 FZB med måtten d, P, s, h1 och h2 enligt tabell.

Välj samma M-gänga och stigning P som skruv, bult eller gängstång för korrekt passform.

Teknisk information

Typ: Vingmutter / tumskruvsmutter
Standard: DIN 315
Benämning: MVM
Material: Aducerat (seghärdat) gjutgods
Ytbehandling: FZB (blankförzinkad) – lämplig för torra och inomhusmiljöer
Gänga: Metrisk (M4–M16 enligt tabell)
Tillhör kategori: Muttrar
Försäljning: Säljs styckvis

Produktbeskrivning

Aducerat gjutgods ger muttern bättre seghet än vanlig gjutning, medan den blankförzinkade ytan ger skydd för torra och inomhusmiljöer. Vingarna är rundade för bra grepp och snabb, verktygslös montering. Vingmuttern passar alla metriga gängor enligt tabellen och är enkel att justera för hand.

Den används ofta tillsammans med andra blankförzinkade muttrar, till exempel lågmutter DIN 439 (FZB) och låsmutter DIN 985 (FZB) när man vill kombinera snabb justering med ett låsbart eller lågt montage.

För mer information om val av mutter och standarder, se guiden Välj rätt mutter och artikeln Vad betyder DIN/ISO?.

Användningsområden

Snabba och återkommande montage utan verktyg
Maskinskydd, skyltmontage och inredning
Möbler, prototyper och konstruktion
Bygg, el, ventilation och industri
Justeringar och demonterbara detaljer

Läs mer i guiderna Välj rätt mutter och Vad betyder DIN/ISO?.

Säljs styckvis – inga minimiordrar.
