Nord-lock / Heico-lock Låsbricka Zinkflake
| Artnr | Dimension | Kr/st | Antal | Pris | I lager Slut just nu, skickas om 1–2 v |

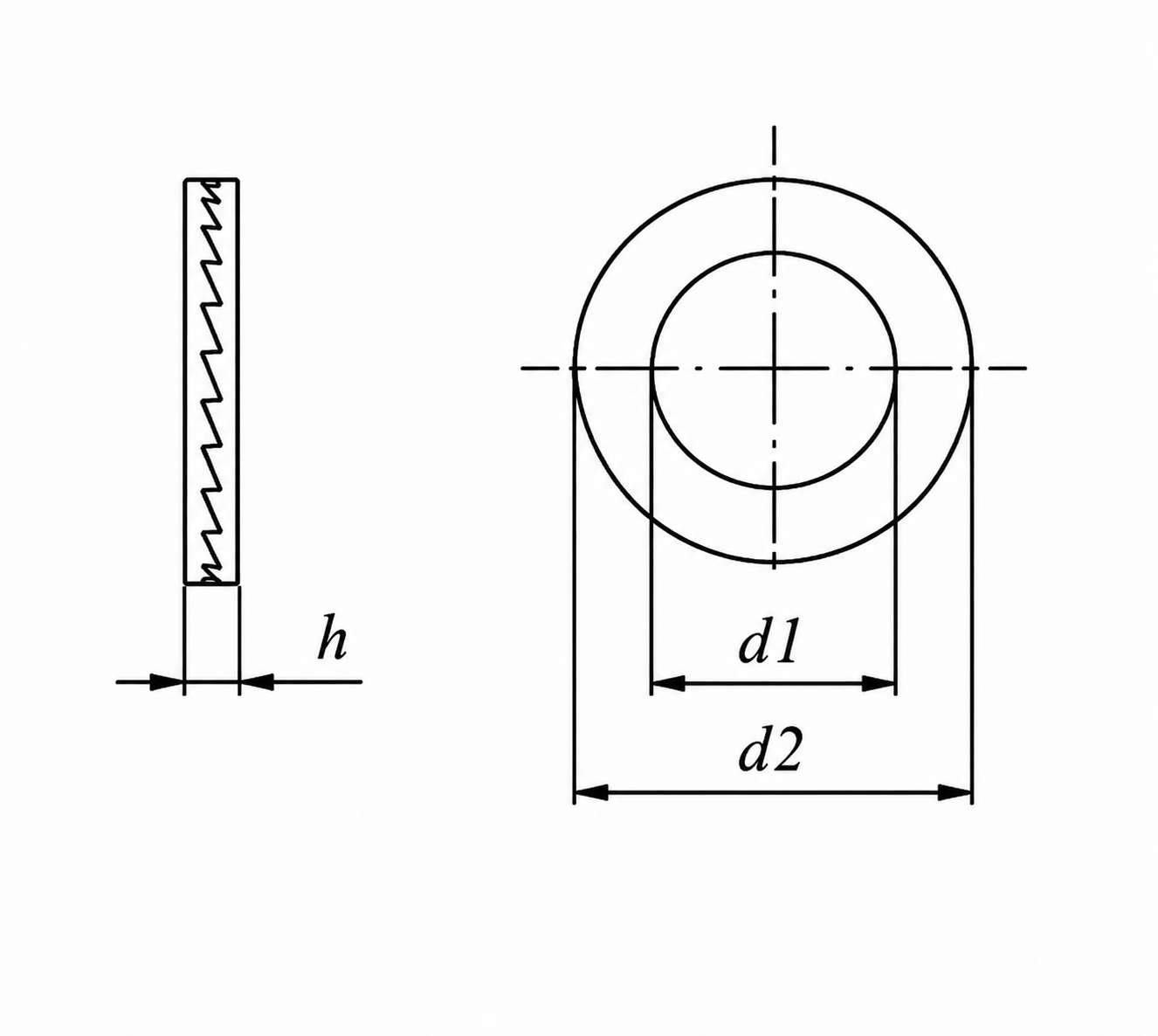

Tabell & ritning
| Storlek | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13 | 15,2 | 17 | 21,4 | 25,3 |
| d2 | 7,6 | 9 | 10,8 | 13,5 | 16,6 | 19 | 23 | 25,4 | 30,7 | 39 |
| h | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 3,7 | 3,4 | 3,6 | 3,7 |
Teknisk information
- Typ: KLBR kilformad låsbricka i par, Nord-lock / Heico-lock-typ
- Material: härdat stål
- Ytbehandling: Zinkflake för förbättrat korrosionsskydd
- Dimensioner: M3–M16 enligt tabellen ovan
- Måttangivelser: d1 innerdiameter, d2 ytterdiameter och h höjd
- Låsprincip: kilverkan som motverkar rotationslossning vid vibrationer och dynamiska belastningar
- Monteras parvis med de kilformade kamytorna mot varandra
- Kan återanvändas efter kontroll att brickorna och låsytorna är oskadade och funktionsdugliga
- Säljs styckvis och i hela paket
Produktbeskrivning
Nord-lock / Heico-lock låsbricka med Zinkflake är en säkerhetsbricka för skruvförband där vanlig plan bricka eller traditionell fjäderbricka inte ger tillräcklig låsning. Brickan levereras förlimmade och används som ett brickpar och är konstruerad för att motverka att skruvar och muttrar roterar loss vid vibrationer, stötar och dynamiska belastningar.

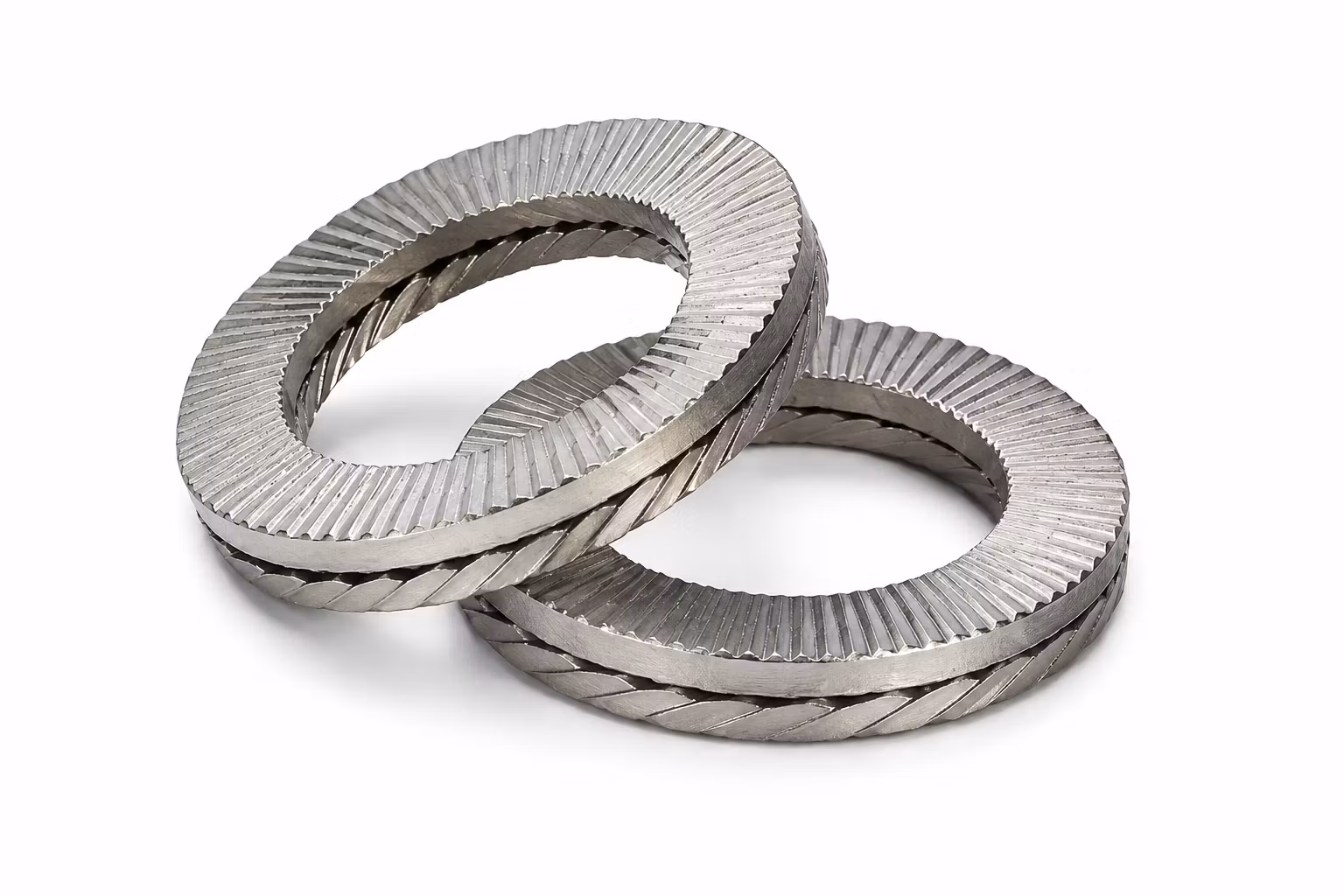

Varje låsbrickpar har räfflade utsidor som greppar mot anliggningsytorna samt kilformade kamytor på insidan. Vid montering placeras brickorna med kamytorna mot varandra. Om skruvförbandet börjar röra sig i lossningsriktningen tvingar kilformen isär brickorna, vilket ökar spänningen i förbandet i stället för att låta skruven eller muttern lossna. Detta ger en mycket säker mekanisk låsning i krävande montage.
Zinkflake-beläggningen ger ett slitstarkt korrosionsskydd och gör låsbrickan lämplig för många montage inom industri, maskinbyggnation, fordon och konstruktion där fukt, smuts och växlande belastningar kan förekomma. För bästa funktion ska brickparet monteras direkt under skruvskalle eller mutter, med rätt dimension för förbandet och med rena, passande anliggningsytor.
Se hela vårt sortiment av brickor och låsbrickor eller läs mer om val av fästelement i vår kunskapsbank.
Användningsområden
- Maskiner och utrustning som utsätts för vibrationer eller återkommande rörelser
- Fordon, entreprenadmaskiner, jordbruksmaskiner och transportutrustning
- Stålbyggnation, montageprofiler, räcken och mekaniska konstruktioner
- Produktionsutrustning, motorfästen, pumpar, fläktar och växellådor
- Vindkraft, energianläggningar och annan teknisk utrustning med dynamiska laster
- Underhållsmontage där ett säkrare skruvförband kan minska behovet av efterdragning
Kilformade låsbrickor är särskilt lämpade i förband där vibrationer och rörelser annars kan orsaka att skruv eller mutter lossnar. Rätt monterad ger låsbrickan en driftsäker infästning i applikationer där säkerhet, stabilitet och lång livslängd är viktiga.
