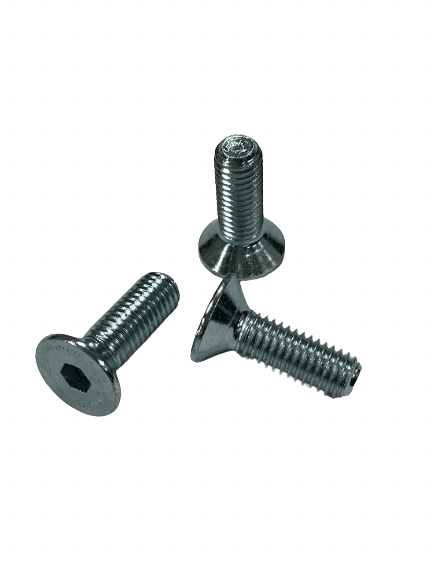

M10 Försänkt insexskruv elförzinkad FZB ISO 10642 / DIN 7991

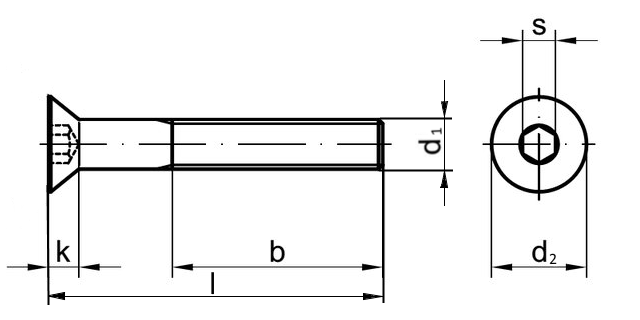

d1	M3	M4	M5	M6	M8	M10	M12	M16	M20
P (stigning)	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5
s (insex)	2	2,5	3	4	5	6	8	10	14
k (huvudhöjd, 90°)	1,7	2,3	2,8	3,3	4,4	5,5	6,5	7,5	8,5
d2 (huvud-Ø)	6	8	10	12	16	20	24	30	36
Full gänga upp till l	25	25	30	35	40	40	50	60	70
Nominell gänglängd b	18	20	22	24	28	32	36	44	52

Längden mäts från toppen av det försänkta huvudet.
Beroende på leverantör kan full gänga förekomma även på längre längder.

Specifikationer – MF6S M10, FZB (blankförzinkad)

• Typ: Försänkt insexskruv (MF6S), 90° huvud för plan infästning
• Standard: ISO 10642 / DIN 7991
• Dimension: M10 × 1,5 (grov metrisk gänga)
• Insex: s = 6 mm
• Huvudhöjd k = 5,5 mm, huvuddiameter d2 = 20 mm
• Ytbehandling: FZB – el/blankförzinkad
• Försäljning: Säljs styckvis

MF6S M10 – kraftig försänkt lösning med helt plan yta

Försänkt insexskruv M10 enligt ISO 10642 / DIN 7991 ger en stabil infästning utan utstickande huvud. Den blankförzinkade (FZB) ytbehandlingen ger ett pålitligt skydd i inomhus- och verkstadsmiljö samtidigt som montaget blir säkert och snyggt.

Vanliga användningar är maskinmontage, ståldetaljer, kapslingar och fixturer där låg bygghöjd och plan yta är krav. Komplettera gärna med blankförzinkade muttrar, brickor eller fjäderbrickor för vibrationssäkring. För större anläggningsyta på muttersidan passar stor bricka DIN 9021.

Beställning & support

• Säljs styckvis – välj exakt antal och längd
• Hitta snabbt rätt dimension via avancerad produktfiltrering
• Vanliga frågor om försänkning, förborning och korrosionsklass – se vår FAQ

• Maskin- och fixturmontage med krav på plan yta
• Infästning i plåt, beslag och kapslingar
• Möbel- och snickeriapplikationer med låg bygghöjd
• Inomhusmiljöer där FZB ger tillräckligt korrosionsskydd

Monteringstips: Försänk godset 90° och använd korrekt insexnyckel. Brickor används normalt inte under försänkta huvuden på framsidan.
