M16 Försänkt insexskruv elförzinkad FZB ISO 10642 / DIN 7991

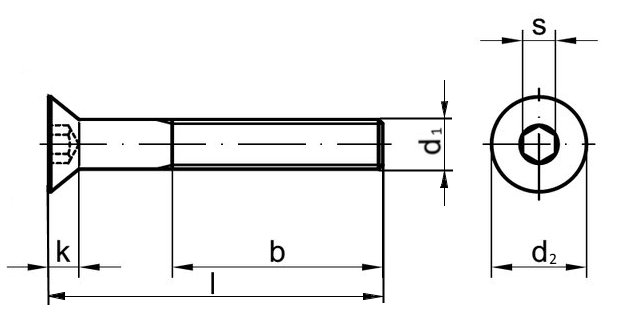

d1	M3	M4	M5	M6	M8	M10	M12	M16	M20
P (stigning)	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5
s (insex)	2	2,5	3	4	5	6	8	10	10
k (huvudhöjd, 90°)	1,7	2,3	2,8	3,3	4,4	5,5	6,5	7,5	8,5
d2 (huvud-Ø)	6	8	10	12	16	20	24	30	36
Full gänga upp till l	25	25	30	35	40	40	50	60	70
Nominell gänglängd b	18	20	22	24	28	32	36	44	52

Längden mäts från toppen av det försänkta huvudet.
Beroende på leverantör kan full gänga förekomma även på längre längder.

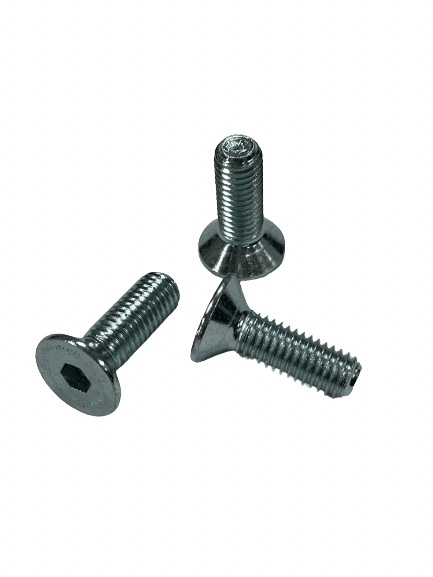

Specifikationer – MF6S M16, FZB (blankförzinkad)

• Typ: Försänkt insexskruv (MF6S) med 90° huvud för plan montering
• Standard: ISO 10642 / DIN 7991
• Dimension: M16 × 2,0 (grov metrisk gänga)
• Insex: s = 10 mm
• Huvudhöjd k = 7,5 mm, huvuddiameter d2 = 30 mm
• Ytbehandling: FZB – el/blankförzinkad
• Försäljning: Säljs styckvis

MF6S M16 – tung försänkt infästning med helt plan yta

Försänkt insexskruv M16 enligt ISO 10642 / DIN 7991 ger hög klämkraft och en slät, säker yta utan utstick. Den blankförzinkade (FZB) ytbehandlingen är ett bra val för inomhus-, verkstads- och maskinmiljö där korrosionskraven är måttliga.

Passar särskilt i stålkonstruktioner, maskinmontage, kapslingar och fixturer där låg bygghöjd och plan finish efterfrågas. Komplettera med blankförzinkade muttrar, rundbrickor eller fjäderbrickor för vibrationssäkring. För större anläggningsyta på muttersidan – se stor bricka DIN 9021.

Beställning & hjälp

• Säljs styckvis – välj exakt längd och antal
• Hitta snabbt rätt dimension via avancerad produktfiltrering
• Vanliga frågor om försänkning, förborrning och åtdragningsmoment finns i vår FAQ

• Tunga industrimontage och ståldetaljer
• Plan infästning i beslag, plåt och kapslingar
• Fixturer/jiggar med krav på låg bygghöjd
• Inomhusmiljöer där FZB är tillräckligt korrosionsskydd

Monteringstips: Försänk godset 90° och dra med korrekt insexnyckel (s=10 mm). Brickor används normalt inte under försänkta huvuden på framsidan.
