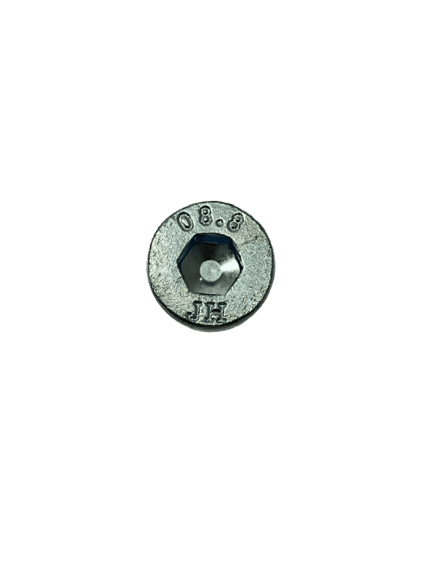

M3 Insexskruv låg skalle elförzinkad FZB DIN 7984
| Artnr | Dimension | Kr/st | Antal | Pris | i lager på väg in i lager |
Tabell & ritning
MC6S Låg skalle – DIN 7984, blankförzinkad (FZB), M3. Säljs styckvis. Längden mäts från undersidan av skruvskallen. Välj längd/antal i tabellistan.
| d1 | M2 | 2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (stigning) | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 |
| s (insex) | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 |
| k (huvudhöjd) | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| d2 (huvud-Ø) | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 |
| Full gänga upp till l | 20 | 25 | 20 | 25 | 25 | 30 | 35 | 40 | 50 | 55 | 60 | 65 |
| Nominell gänglängd b | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
Notera: DIN 7984 (låg skalle) ger lägre k för kompakt montage jämfört med DIN 912.
Teknisk information
Specifikationer – M3 insexskruv låg skalle FZB
- Standard: DIN 7984 (låg skalle) • Drivning: insex (hex)
- Dimension: M3 • Stigning P = 0,50 mm • Nyckelvidd s = 2,5 mm
- Ytbehandling: FZB (blankförzinkad) – bra korrosionsskydd för inomhus/utomhus i måttligt utsatta miljöer
- Stålkvalitet: vanligtvis hållfasthetsklass 8.8 (kontrollera variant)
- Försäljning: Säljs styckvis – välj längd/antal i tabellistan
Produktbeskrivning
Insexskruv låg skalle M3 FZB – smidig i trånga utrymmen
Blankförzinkad M3 insexskruv med låg skalle enligt DIN 7984 ger säker åtdragning och minimal bygghöjd. Perfekt i små kapslingar, elektronik, instrument, jiggar/fixturer och andra montage där standardhuvuden bygger för mycket eller där rörliga delar kräver låg profil.
Komplettera med FZB-tillbehör
- Muttrar: sexkantsmutter FZB, låsmutter DIN 985 FZB, låsmutter med fläns FZB
- Brickor: stor bricka DIN 9021 FZB, fjäderbricka FZB, tjock bricka DIN 7349
Behöver du åtdragningsmoment? Kolla vår momentguide i Nm eller läs mer i FAQ. Hämta i skruvbutiken i Göteborg eller beställ online.
Användning & köpinfo
Passar särskilt för
- Elektronik, instrument, automationsdetaljer och finmekanik
- Kapslingar och montage med begränsad höjd där låg profil krävs
- Prototyp/verkstad där snygg, lågbyggande insexskalle önskas
Köp & leverans
- Säljs styckvis – välj längd/antal i tabellistan
- Behöver du hjälp? Kontakta oss
- Utforska fler insexskruvar, sexkantskruvar, muttrar & brickor
