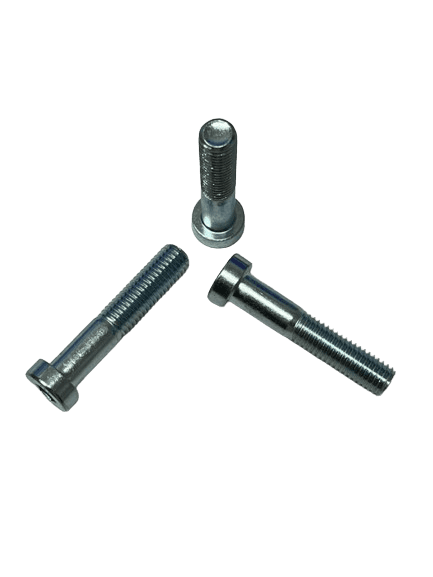

M5 Insexskruv låg skalle elförzinkad FZB DIN 7984

MC6S låg skalle – DIN 7984, blankförzinkad (FZB), M5. Säljs styckvis. Längden mäts från undersidan av skruvskallen. Välj längd/antal i tabellistan.

d1	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18
P (stigning)	0,4	0,45	0,5	0,7	0,8	1,0	1,25	1,5	1,75	2,0	2,0	2,5
s (insex)	1,5	2	2,5	3	4	5	6	8	10	12	14	14
k (huvudhöjd)	2	2,5	3	4	5	6	8	10	12	14	16	18
d2 (huvud-Ø)	3,8	4,5	5,5	7	8,5	10	13	16	18	21	24	27
Full gänga upp till l	20	25	20	25	25	30	35	40	50	55	60	65
Nominell gänglängd b	16	17	18	20	22	24	28	32	36	40	44	48

Notera: DIN 7984 (låg skalle) har lägre k än DIN 912 för kompakt montage.

Specifikationer – M5 insexskruv låg skalle FZB

• Standard: DIN 7984 (låg skalle) • Drivning: insex (hex)
• Dimension: M5 • Stigning P = 0,80 mm • Nyckelvidd s = 4,0 mm
• Ytbehandling: FZB (blankförzinkad) – korrosionsskydd i normal inomhus/utomhusmiljö
• Hållfasthet: typiskt 8.8 (bekräfta vald variant)
• Försäljning: Styckvis – välj längd/antal i tabellistan

Insexskruv låg skalle M5 FZB – snygg låg profil för trånga utrymmen

Blankförzinkad M5 insexskruv med låg skalle enligt DIN 7984 ger kontrollerad åtdragning och minimal bygghöjd. Idealisk i kapslingar, jiggar/fixturer, elektronik och inredningsmontage där standardhuvuden bygger för mycket eller där rörliga delar kräver låg profil.

Komplettera med FZB-tillbehör

• Muttrar: sexkantsmutter FZB, låsmutter DIN 985 FZB, låsmutter med fläns FZB
• Brickor: stor bricka DIN 9021 FZB, fjäderbricka FZB, tjock bricka DIN 7349

Fler fästelement: insexskruv, sexkantskruv, muttrar & brickor.

Passar särskilt för

• Kapslingar, elektronik, jiggar/fixturer och rörliga delar
• Inredningsmontage med krav på diskret, lågbyggande huvud
• Prototyp/verkstad – snygg finish och stabil insexdrivning

Köp & leverans

• Säljs styckvis – välj längd och antal i tabellistan
• Snabb leverans • Hämta i skruvbutiken i Göteborg
• Frågor? Kontakta oss
